JQRS软起动柜在造纸厂的应用
一．工程配套情况
广东江门长兴纸业公司新上生产线中75KW以上电机全部采用了上海南泰整流器有限公司生产的JQRS(T)系列软起动产品，本系列采用ABB公司的PSS及PST型软起动器加配国内著名品牌晶闸管器件扩容而成。其性能上完全与国外原装同等，在使用功率和过载能力上大大超过国外原装水平。
本生产线上共有5台软起动柜，其中
JQRS160×3即真空泵160KW一拖三1台
JQRS220×4即除渣机220KW一拖四1台，
JQRS250×3即精筛250KW一拖三1台，
JQRT315×3即粗筛机315KW一拖三1台,
JQRT355×2即水力碎浆机355KW一拖二1台

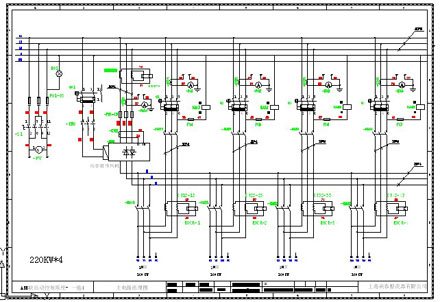

采用一台软起动器拖动二台或三台四台电机负载的方案（一拖几方案），电气主回路如图1示。

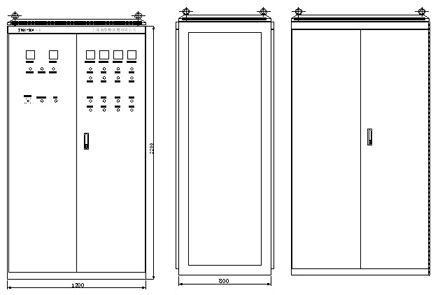

控制柜采用PGL型喷塑箱体，颜色为驼灰色，尺寸2200×1200×800mm（高×宽×深）。由于采用一拖几软起控制方案，控制15台电机分布在5台柜内，每台柜内配有一只PLC来控制，电器元件较少，元器件前后两侧安装，大大节省安装空间。如图2示。
3.2软起动柜控制功能
软起动柜面板配置交流电压表和交流电流表，显示每台软起动柜的三相电压及每台电机的运行电流值。软起动柜设有本控、远控操作转换开关。转换开关置“本控”位置时，利用软起动柜面板上的起动、停止按扭控制设备起停。操作转换开关置“远控”位置时，由现场控制系统自动控制设备起停。控制柜面板设有每台设备运行、停止、故障指示灯。
3.3软起动柜接口
软起动柜留有DCS控制每台软起动器控制回路的“起动”“停止”两对无源开关接点，留有供DCS监视用的每台软起动器控制回路“运行”“停止”“故障”三对无源开关接点，留有供DCS监视用的每台软起动器设备的电流信号接口，由电流互感器提供，电流范围为交流0~5mA，同时该信号还用于软起动柜面板电流表监视。根据DCS控制要求，软起动柜内提供DCS监视每台柜三相电压的监测接口（三个端子），每二端子电压值为市电电压（交流Φ380V）。
全部软起动设备带负载调试一次试车成功，目前该生产线已正常投产。相比其它公司造纸生产线的传统降压启动设备，电机起动电流小，对电网及机械设备的冲击明显降低，达到了很好效果，用户非常满意。
|
