| 冷轧薄钢板平整机组电控系统
自动控制的技术特点：
1、具有恒轧制压力及恒延伸率控制、自动穿带、自动卸卷等功能。
2、全数字传动控制系统，PLC
控制。
系统还有以下特点：
1、机组自动化水平高。设有上卷自动对中系统、平整恒压控制系统、辊缝控制系统、张力控制系统。
2、机组根据生产工艺，有不同的平整工艺选择。
3、为了提高产品的质量，机组设有弯辊系统，设备中增加了防皱辊和防跳辊。

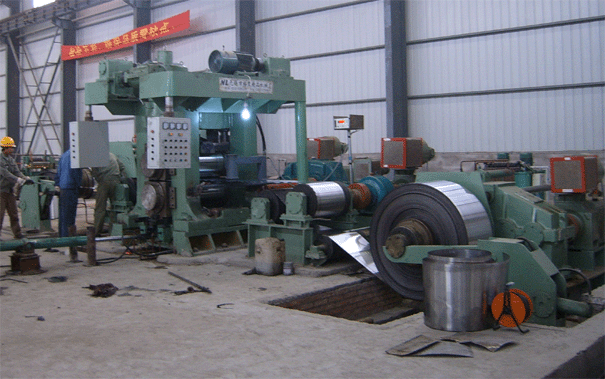

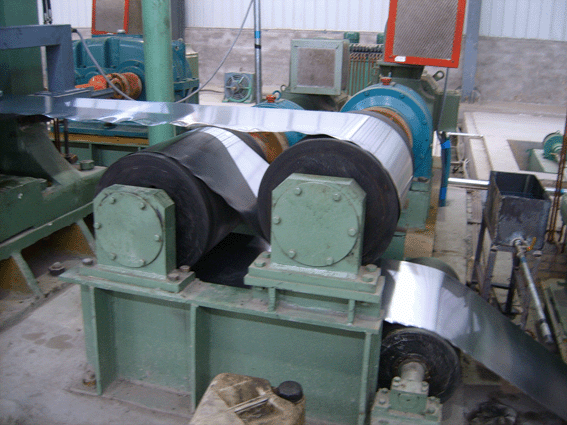

4.、入口出口S辊
功能：为了稳定的形成小于1mm的带卷的平整机前后张力及放大开卷机、卷取机的张力，在开卷机后、卷取机前分别设置了入口S辊和出口S辊。S辊有单独的直流控制系统。
机组用途及规格:
平整机组用于对冷轧带钢进行后处理的设备，通过平整加工能提高冷轧带钢平整度，改善冷轧带钢诸如深冲性能等机械性能。机组主要由开卷设备，机前S
辊，平整机，机后S
辊和卷取设备组成。
|
技术规格
|
产品/
|
|
650平整机
|
850平整机
|
1100平整机
|
1450平整机
|
|
轧制材料
|
08AL,
08F, 10
|
08AL,
08F, 10
Q215
|
Q195,
Q235, 08AL, 20
|
Q195,
Q235
|
|
来料l
|
厚度
(mm)
|
0.15
– 0.4mm
|
0.4
– 2.0mm
|
0.2
–1.2mm
|
0.3
–1.5mm
|
|
宽度
(mm)
|
400
-520mm
|
500
-700mm
|
500
–950mm
|
800
–1250mm
|
|
卷径
(mm)
|
φ1200/φ460
|
φ1600/φ508
|
φ1800/φ510
|
φ1900/φ610
|
|
卷重
(吨)
|
4T
|
10T
|
18T
|
20T
|
|
最大轧制力
|
2000
KN
|
3500
KN
|
6000KN
|
7000KN
|
|
最大轧制速度
|
5
m/s
|
5
m/s
|
8.5m/s
|
7m/s
|
|
轧机形式
|
四辊平整机
|
四辊平整机
|
四辊平整机
|
四辊平整机
|
|
工作辊参数
|
φ320/φ310
* 650
|
φ400/φ385
* 880
|
φ430/φ380
* 1100
|
φ450/φ400
* 1450
|
|
支承辊参数
|
φ650/φ630
* 600
|
φ650/φ630
* 850
|
φ950/φ890
* 1050
|
φ1000/φ940
* 1400
|
|
压下方式
|
液压压下
|
液压压下
|
液压压下
|
液压压下
|
|
恒辊缝/压力控制
|
有
|
有
|
有
|
有
|
|
延伸率控制
|
有
|
有
|
有
|
有
|
|
液压工作辊弯辊
|
正弯
|
正弯
|
正/负
|
正/负
|
|
快速换辊
|
有
|
有
|
有
|
有
|
|
轧线自动调整
|
有
|
有
|
有
|
有
|
|
主传动电机
|
直流电机
|
直流电机
|
直流电机
|
直流电机
|
|
主传动控制
|
数字调速
|
数字调速
|
数字调速
|
数字调速
|
|
机组逻辑控制
|
PLC
|
PLC
|
PLC
|
PLC
|
|
S辊位置
|
机前机后
|
机前机后
|
机前机后d
|
机前机后
|
|
